Как обустроять систему отопления в доме

Отопление — один из самых важных факторов для создания уюта. И немаловажным становится его правильное обустройство. Потому необходимо знать как обустроить систему отопления в доме, при этом не допустить ошибок и добиться равномерного прогрева батарей отопления

Выбор системы отопления

В первую очередь выберите систему отопления, которую вы предполагаете использовать в своем доме.

Наиболее распространенной в домах является водяная система отопления, которую мы и рассмотрим. Составьте проект, в котором предусмотрите отопительный котел, радиаторы, коммуникации, приборы контроля температуры и управления всей системой. Рассчитайте требуемую мощность системы, исходя из площади и объема помещений дома.

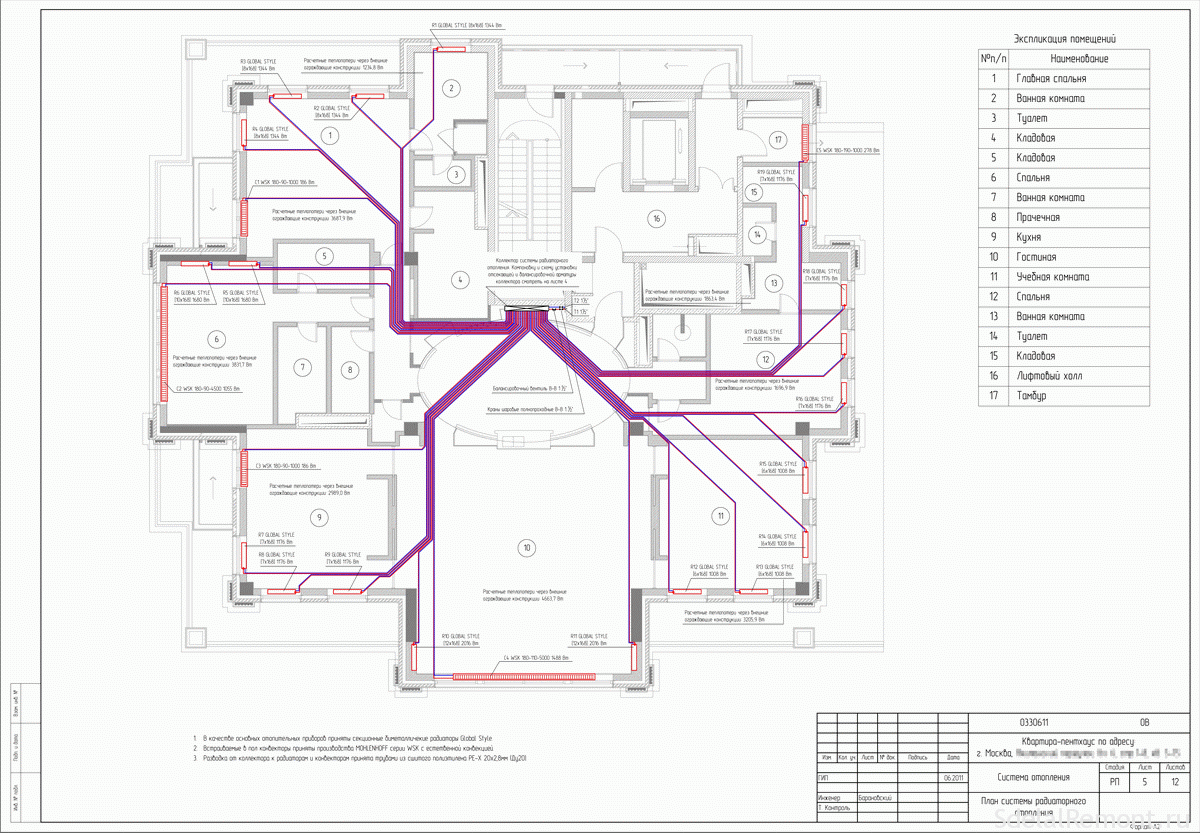

расчет мощности отопления

Кроме того составьте перечень необходимых материалов, оборудования и инструментов. Закупите все согласно перечню. Некоторые инструменты можно не приобретать, а взять в аренду.

Также следует рассмотреть и особенности выбора системы отопления, перед тем как приступать к монтажу.

Особенности водяного отопления

Сегодня можно различить две больших группы водяного отопления, это двухтрубная и однотрубная конструкции. В случае второго варианта, следует отметить, что он более дешевый и простой. Довольно хорошим решением станет установка такого в одноэтажном доме, но в случае довольно больших площадей, в частности и нескольких этажей, наиболее подходящим вариантом будет двухтрубная система отопления.

выбор системы отопления
В зависимости от выбора системы отопления зависит прогрев батарей

Преимущества и недостатки

В первую очередь необходимо рассмотреть все положительные и отрицательные черты подобной системы прогрева батарей.

Даже несмотря на свою более высокую стоимость, такого рода системы можно встретить гораздо чаще, чем однотрубные, поскольку они являются наиболее подходящими для монтажа в зданиях с несколькими этажами, а также строениях сложной конфигурации.

Следует отметить, что все необходимые решения по поводу обустройства отопления необходимо принимать еще на фазе строительства здания. Но в то же время допускается и монтаж в уже возведенных постройках, правда он несколько сложней.

Двухтрубная система отопления получила свое характерное название из-за одной особенности. В частности, это способ перемещения теплоносителя. Говоря точней, после нагревания, теплоноситель движется по одной трубе к радиатору, а выходит с него и возвращается к нагревательному прибору совсем по другой. При этом следует отметить и то, что все отопительные приборы соединены параллельно, что соответственно дает возможность самостоятельно регулировать температуру.устройство отопления своими руками

Говоря о преимуществах такой конструкции следует отметить следующее:

  • В первую очередь каждый из радиаторов имеет одинаковую температуру.
  • Кроме того, возможна установка терморегулятора, что позволит полноценно управлять температурой в помещениях.
  • В случае поломки одного их приборов остальные продолжают работать дальше не прерываясь.
  • Также, основополагающим фактором популярности стала возможность использовать такого типа систему в любых строениях.

Рассматривая непосредственно недостатки, нельзя упускать из виду:

  • Довольно большое количество труб и соединительных компонентов, что значительно увеличивает стоимость системы.
  • Процесс монтажа системы довольно сложный.
  • Кроме того, непосредственно сама система обладает достаточно большой стоимостью, сравнивая с однотрубной, ее цена будет в несколько раз выше.

Разновидности двухтрубной системы отопления

Говоря о разновидностях такой системы отопления, следует отметить, что ее классификация проводится аналогично однотрубной, говоря более конкретно, такое отопление может быть обустроено принудительной циркуляцией воздуха или же естественной, кроме того обладать горизонтальной и вертикальной разводкой.

Говоря о системе с естественной циркуляцией, следует отметить что ее функционирование проходит за счет нагрева, а в результате изменения плотности воды.

При применении данной системы можно наблюдать дополнительно ряд недостатков, среди них:

  • Рассматривая температуру в котле и радиаторах, следует отметить, что она довольно часто меняется, при чем скачкообразно.
  • Длина обустройства трубопровода не должна превышать общепринятые нормы, т.е. 30 метров.
  • Кроме того, существует довольно большой риск влияния заморозков в банке и радиаторе.
  • И последним становится необходимость крупногабаритных труб, что значительно увеличивает стоимость конструкции.

схема отопления

Двухтрубная система отопления с вертикальной разводкой в одноэтажном доме

Среди особенностей такого варианта обустройства отопления следует отметить возможность установки труб большого диаметра, а также довольно высокое давление, в связи с разницей подачи теплоносителя и уровня обратки. При монтаже понадобится соблюдать уклон. При этом есть  небольшой недостаток, в данной ситуации может понадобиться дополнительный монтаж расширительного бачка, который устанавливается на чердаке.

Система отопления без использования насоса.

Говоря о достоинствах, конечно это отсутствие затрат на электричество (насос, который постоянно потребляет от 100 ват в час)  что за месяц прилично экономит бюджет. И особенно такая система будет актуальна в районах с перебоями в подачи электроэнергии.

Для тех, чьим выбором стала двухтрубная система отопления с верхней разводкой, скорей мало интересует то, что все трубы будут располагаться под потолком. При этом расположение элементов в данном случае предполагает установку подающей трубы над окнами, в то время как бачек устанавливается непосредственно под потолком. При реализации такого решения следует учитывать и то, что циркуляция теплоносителя в таком случае может быть несколько снижена за счет уменьшенной длины стояка. И кроме того, в каждом из помещений будут оборудованы трубы.

наклон в отоплении
Соблюдение наклона труб, позволяет осуществлять циркуляцию и избежать завоздушивание системы отопления.

Также следует отметить, что при маленьком расстоянии от окна до потолка придется делать вырез в потолке, при этом утеплить верхнюю часть бачка, для того, чтобы он все-таки оставался в отапливаемом пространстве. Но возможно решение с использованием расширительного бака.

В таком случае размеры бачка будут несколько больше, за счет чего и стояк немного длинней. Но необходимо учитывать и то, что техническую воду с системы забирать не представиться возможным, за счет отсутствия возможности совмещения бачков.

Кроме того, следует отметить и монтаж обратной линии, который проводится также под потолком, или же у пола, что более продуктивно. Но необходимо учитывать и то, что двухтрубная система отопления частного дома, схема которой приведена ниже, не допустит использования соединительных элементов, поскольку в данном случае практически невозможно избежать данного недостатка.

использованием насоса и расширительного бака в отопительной ситеме
Закрытая система отопления с использованием насоса и расширительного бака позволяет использовать трубы меньшего диаметра и добиться равномерного прогрева батарей.



Внешний вид системы

Таким образом, трубы, которые устанавливаются над окнами и под потолком оказывают пагубное влияние на внешний вид помещения. А кроме того, за счет потолка теряется некая часть тепла, которая должна была бы почти на улучшение температурного режима. Именно поэтому иногда применяется двухтрубная система отопления, схема которой представляет собой соединения трубопровода под радиаторами, но при этом она устраняет все недостатки.

отопленияе частного дома своими руками
Использование терморегуляторов позволяет равномерно распределить прогрев батарей в разных комнатах.

Также следует отметить и то, что при подаче теплоносителя довольно редко, а точней практический никогда не возникают воздушные пробки, поскольку в стояке довольно большое давление. Необходимо заметить и то, что при включении в схему насоса допускается использование труб минимальных размеров.

Обустройство вертикальной двухтрубной разводки в двухэтажном доме

В случае, когда обустраивается двухтрубная система отопления двухэтажного дома, именно вертикальная разводка становится более эффективной. Это обусловлено тем, что из-за высоты радиаторов значительно увеличивается циркуляция воздуха. Данный фактор обуславливает поступление воды в распределительный бачок, находящийся в чердачном помещении, после чего по наклоненному трубопроводу теплоноситель стремительно направляется к радиаторам.

В данной вариации, в отличии от предыдущей допускается соединение распределительного бака с расширительным. Кроме того, при использовании угольного или же дровяного котла, достигается полная автономность и независимость от электроэнергии.

отопление в доме своими руками

Более удачной вариацией становится комбинация нескольких систем, речь идет о том, когда используется однотрубная и двухтрубная система отопления вместе. В такой ситуации также остается и главное преимущество системы – регулировка температурного режима отдельных комнат.

Также можно рассмотреть и еще один вариант, в частности, это укладка труб в виде системы «теплый пол». Таким образом они не только буду передавать тепло нагревательным приборам, но и также дополнительно обогревать полы.

У данной системы есть также и недостатки, которые необходимо указать:

  • Требуют довольно большого расхода труб.
  • В некоторых случаях возникают проблемы при выборе места для установки расширительного бака.
  • За счет своей громоздкости система портит эстетику помещения.
  • Если вы все-таки захотите замаскировать трубы, то довольно много финансов уйдет на дополнительную декоративную отделку.
  • Второй этаж при этом будет прогреваться несколько лучше, чем первый.
  • Совмещение расширительного и распределительного бака не всегда представляется возможность.
  • И последним недостатком становится отсутствие возможности монтажа в других помещениях.

В основном двухтрубную систему отопления с верхней разводкой используют за счет ее главного преимущества – высокой скорости циркуляции, при этом в них полностью отсутствуют воздушные пробки.система отопления частного дома

Двухтрубная система отопления с нижней разводкой

Также довольно распространенное применение находит и двухтрубная система отопления с нижней разводкой. Такая конструкция имеет несколько характерных особенностей, среди которых:

  • В первую очередь значительно больший диаметр трубопровода.
  • Кроме того, трубопровод монтируется под углом.

Рассматривая данную систему, следует отметить, что ее монтаж проводится как в вариации с естественной циркуляцией, так и с принудительной. Обычно система обустраивается в домах с плохим подвалом, а также пологой крышей.

Отметим, что при использовании нижней разводки трубопровод монтируется под радиаторами, или же на одном уровне с ними. Основным негативным фактором становится довольно частое появление воздушных подушек, что обуславливает необходимость монтажа кранов Маевского на каждом из радиаторов.

самостоятельное устройство отопления дома

Среди преимуществ такого рода системы можно отметить:

  • Довольно высокий коэффициент полезного действия.
  • Доступны к монтажу в недостроенном здании.
  • Возможно отключение от отопления отдельных комнат или даже целого этажа.
  • Вся система достаточно легко поддается регулировки, кроме того возможно и перекрытие определенных радиаторов.
  • Запорные элементы конструкции монтируются в одном помещении.

Среди разновидностей такой системы можно отметить схемы с параллельным или же коллекторным размещением радиаторов. В случае коллекторного размещения, к радиатору подводиться два трубопровода, в частности отводящий и подающий. В таком случае все помещения прогреваются несколько лучше, но отметим, что система довольно дорогостоящая, поскольку требует дополнительные трубные материалы и соединительные конструкции.

Монтаж двухтрубной системы отопления

Начните монтаж системы следуя инструкциям в зависимости от выбранной системы. В нашем случае — это водное отопление.

Установите радиаторы, используя для этого перфоратор и необходимую фурнитуру (крепежные элементы). Обычно крепеж идет в комплекте с отопительными приборами. Оборудуйте помещение теплыми полами, если это предусмотрено проектом.устройство отопления в доме

Рассчитайте отдельно количество труб, переходников, тройников и т.п. для устройства системы отопления. Составьте подробную схему расположения всех элементов системы с указанием масштаба. Прорисуйте на схеме, где будут проходить коммуникации. Учтите при этом расположение электрических кабелей, чтобы случайно их не повредить.

Перед введением системы отопления в действие стравите воздух в системе, открутив кран до появления воды (при этом воздушные «пробки» выйдут из системы). Запуск системы отопления поручите специалистам, в противном случае отопительный котел снимут с гарантийного обслуживания.

После подключения отопления проверьте все стыки труб и места их соединения с отопительными приборами, чтобы убедиться в надежности соединений и их герметичности. При необходимости отключите систему и устраните недостатки монтажа.

При проведении монтажа двухтрубной системы отопления следует учитывать ряд правил:

  • В обязательном порядке подающая труба должна находится выше отводящей.
  • Кроме того, расположение обеих трубопроводов должно быть параллельным.
  • Расширительный бак должен быть установлен выше, чем котел.
  • При обустройстве системы с естественной циркуляцией, трубопровод необходимо монтировать с уклоном к последнему радиатору.
  • Все комплектующие в обязательном порядке должны быть оснащены вентилями.
  • В трубопроводе не должно быть прямых углов, поскольку они обуславливают появление воздушных пробок.
  • При обустройстве системы с вертикальной разводкой для установки бака требуется дополнительное утепление.
  • Все размеры соединительных комплектующих, должны полноценно соответствовать размерам трубы.
  • И конечно же, все крепежные элементы, должны быть изготовлены и соответствовать всем требования государственных стандартов.

Кроме того, при установке в двухтрубной системе отопления коллектора, его монтаж должен быть проведен так, чтобы расстояние к любому из радиаторов было идентичным. Говоря о материале трубопровода, отметим, что подбирается он в зависимости от результатов гидравлических расчетов, а также пожеланий непосредственно владельца. В завершение предлогам ознакомится с материалом как правильно выбрать батарею отопления в зависимости от выбранной системы.

Также предлагаем вам посмотреть, как монтируется двухтрубная система отопления на видео:

Видео: ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ — своими руками!!!

Видео: Монтаж системы отопления дома своими руками

Видео: система отопления своими руками
