Дорожные трафареты: разновидности шаблонов для разметки и указателей

Дорожные трафареты — это специализированные шаблоны, используемые для нанесения разметки, символов, стрелок и надписей на дорожное покрытие. Они обеспечивают чёткость и единообразие элементов дорожной инфраструктуры, что напрямую влияет на безопасность дорожного движения. В отличие от ручной разметки, использование трафаретов позволяет соблюдать нормативные требования и значительно ускоряет процесс работ.  Различные  дорожные трафареты изготавливаются на заказ.

Нормативная база и требования к трафаретам

Производство и применение дорожных трафаретов регламентируется государственными стандартами. Согласно ГОСТ Р 51256-2018, все элементы горизонтальной дорожной разметки должны строго соответствовать установленным формам, размерам и пропорциям . Отступления от стандарта недопустимы, так как они могут дезориентировать водителей и создать аварийную ситуацию.

Для нанесения разметки вручную (что характерно для символьной и поперечной разметки) нормативные документы предписывают использование трафаретов, изготовленных из определённых материалов .

Ключевые требования к трафаретам:

• точное соответствие геометрии знака или символа;

• жёсткость, обеспечивающая сохранение формы при многократном использовании;

• устойчивость к воздействию красок, растворителей и атмосферных факторов;

• возможность многократного применения без потери качества.

Трафарет укладывается на дорожное покрытие, предварительно зафиксировав мелом положение символа, после чего краска наносится равномерным слоем с помощью краскораспылителя, кисти или валика .

Разновидности дорожных трафаретов

По своему назначению дорожные трафареты делятся на несколько основных групп.

Трафареты для горизонтальной разметки

Горизонтальная разметка служит для установления режимов движения, информирования водителей о направлении, скорости и других параметрах . К этой группе относятся:

• Стрелки направления движения (1.18). Это один из самых востребованных видов трафаретов. Стрелки 1.18 наносятся в нескольких конфигурациях: движение прямо (1.18а), движение налево и направо (1.18б), движение прямо и направо (1.18в), движение налево, прямо и направо (1.18д) . Длина таких стрелок может достигать 5 м, они предназначены для участков со скоростным режимом до 60 км/ч . Для удобства трафареты стрелок могут состоять из нескольких фрагментов, которые комбинируются для получения нужной формы .

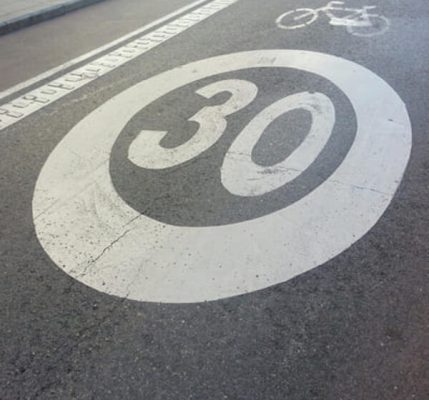

• Трафареты дублирующих дорожных знаков. Наносятся непосредственно на проезжую часть, чтобы водитель мог воспринимать информацию, не отрывая взгляда от дороги. Это могут быть знаки ограничения скорости, запрещающие или информационные указатели .

• Трафареты надписей и обозначений. Используются для нанесения букв, цифр и пиктограмм: обозначений полос движения («А», «Б»), указателей номеров дорог, символов парковок, пешеходных переходов .

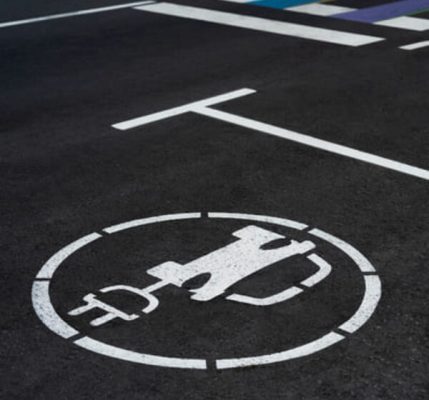

• Трафареты для парковочных мест. Позволяют быстро и точно размечать парковочные зоны. Особое место занимают трафареты для обозначения мест парковки для инвалидов. Согласно ПДД, такие места должны маркироваться специальным знаком, и для его нанесения используются шаблоны строго по ГОСТ Р 51256-2018 .

• Трафареты для обозначения направления к объектам. Элементы, указывающие расположение конкретных учреждений, жилых зон, промышленных объектов .

Трафареты для вертикальной разметки

Вертикальная разметка представляет собой чередование белых и чёрных полос, которыми обозначаются дорожные сооружения: опоры мостов, парапеты, ограждения, бордюры, стойки дорожных знаков. Такая разметка визуально показывает габариты конструкций и служит для ориентации водителей в тёмное время суток .

Для нанесения вертикальной разметки также используются специальные трафареты с шагом и шириной полос, регламентированными стандартами.

Трафареты для указателей направлений

Указатели направлений — это вертикальные информационные знаки, установленные вдоль дорог. Для их создания в профессиональной среде используются как физические трафареты для покраски щитов, так и цифровые шаблоны для проектирования.

Специализированное программное обеспечение, например ТИМ КРЕДО ЗНАК или IndorRoadSigns, предоставляет библиотеки готовых шаблонов знаков, пиктограмм и указателей, созданных на базе ГОСТ, что позволяет проектировать знаки любой сложности . Физические трафареты для указателей могут включать изображения стрелок, пиктограммы объектов (аэропорт, ж/д вокзал, музей) и другие элементы.

Материалы изготовления

Выбор материала для трафарета напрямую определяет его долговечность, чёткость разметки и удобство работы. Наиболее распространённые материалы :

ПЭТ (полиэтилентерефталат)

Это оптимальный выбор для многоразового использования. ПЭТ-пластик толщиной 0,5–1 мм обладает уникальными свойствами: сочетает высокую прочность на разрыв с гибкостью. Лист ПЭТ способен изгибаться, подстраиваясь под неровности асфальтового покрытия. Если плотно прижать его к поверхности, краска не затекает под края, обеспечивая чёткий контур .

Дополнительные преимущества ПЭТ:

• химическая инертность к растворителям (можно мыть в уайт-спирите или ацетоне);

• не деформируется со временем;

• пригоден для многократного применения;

• не требует специальных условий хранения.

Минимальная стоимость трафарета из ПЭТ — от 400 рублей .

Плёнка с клеевым слоем (одноразовая)

Для сложных рисунков с мелкими деталями или при работе на сильно пористом покрытии применяются одноразовые плёночные трафареты. Благодаря клеевой основе, такой шаблон приклеивается к асфальту, заполняя все неровности, и предотвращает подтекание аэрозоля. Это идеальное решение для нанесения фирменных логотипов, орнаментов или многоцветных рисунков . Стоимость таких шаблонов начинается от 200 рублей .

Поликарбонат

Прочный и ударопрочный материал, используется для трафаретов крупных размеров, требующих повышенной жёсткости .

Металлические трафареты (оцинкованная сталь, алюминий)

Предусмотрены нормативными документами для случаев, когда требуется особая жёсткость и термическая стойкость, например, при нанесении разметки из термопластика .

Технология нанесения разметки по трафарету

Общая технология нанесения дорожной разметки с использованием трафарета включает следующие этапы :

1. Подготовка участка. Поверхность тщательно очищается от пыли, грязи, масел и влаги. Уклон участка не должен превышать 1:50 .

2. Разметка положения трафарета. Место нанесения символа предварительно фиксируется мелом или разметочным шнуром .

3. Укладка трафарета. Шаблон плотно прижимается к покрытию. Для лучшей фиксации используют грузы или прижимают края ногами .

4. Нанесение материала. В зависимости от типа материала разметки используют разные инструменты:

Материал наносится равномерным слоем внутри выреза трафарета, движения инструмента должны быть направлены от края к центру .

5. Снятие трафарета. После нанесения материала трафарет аккуратно снимают, стараясь не повредить свежую разметку .

6. Очистка шаблона. Использованный трафарет сразу очищают от остатков краски мягкими салфетками, щётками или слабым растворителем. Не рекомендуется использовать острые металлические предметы и агрессивные жидкости, способные повредить ПЭТ .

Заключение

Дорожные трафареты — незаменимый инструмент для создания качественной, долговечной и нормативно-корректной дорожной разметки. Выбор конкретного типа шаблона зависит от материала разметки, размера и сложности символа, а также требуемой частоты использования. Современный рынок предлагает как многоразовые ПЭТ-трафареты для стандартных задач, так и одноразовые плёночные решения для сложных и прецизионных работ. Чёткое соблюдение технологии нанесения и правильный уход за инструментом — залог того, что разметка будет соответствовать стандартам и прослужит весь заявленный срок.
